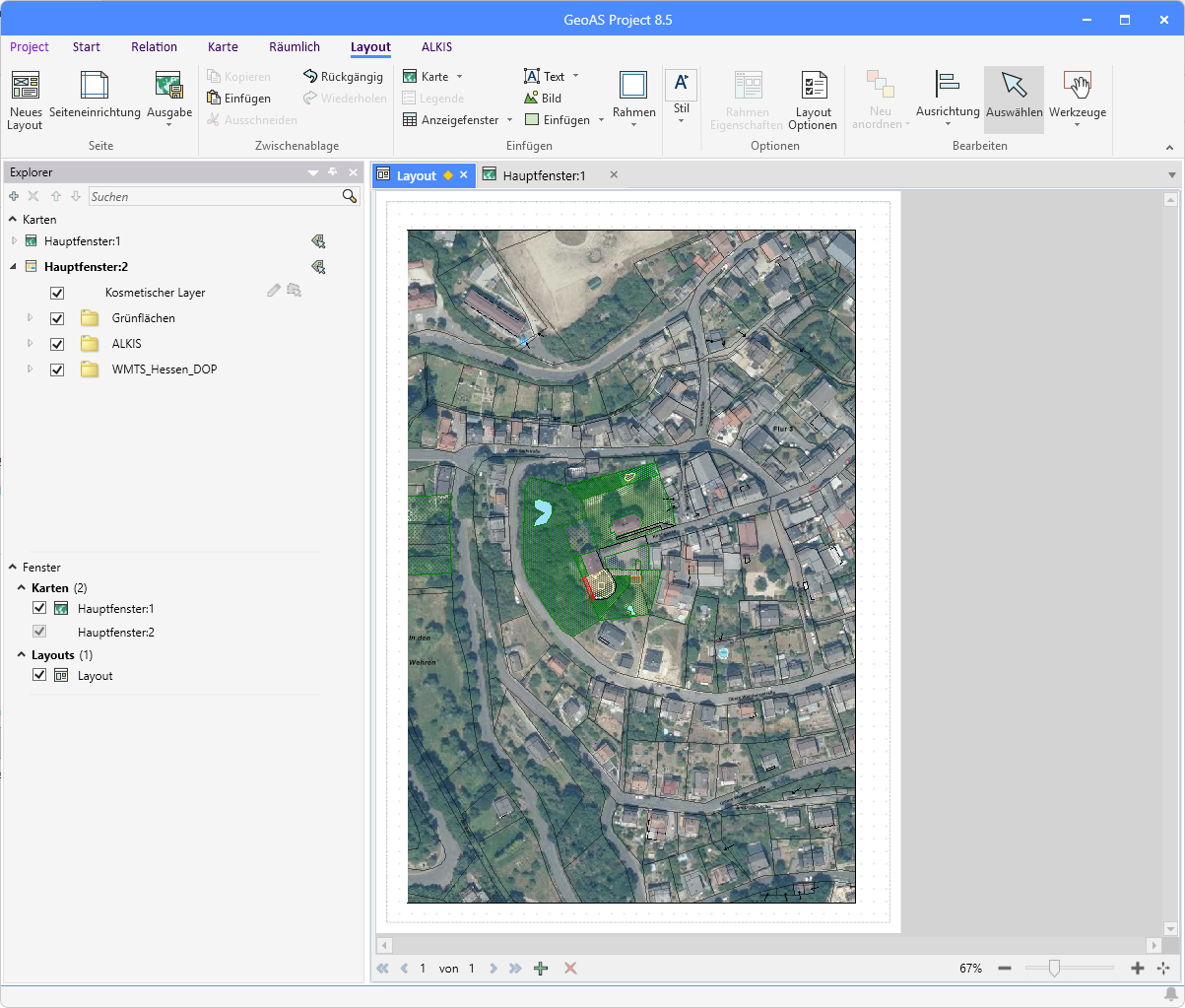

Das Layoutfenster ermöglicht es Ihnen, das aktuell geöffnete Kartenfenster (und gegebenenfalls inkl. Legendenfenster) in einem separatem Fenster mit speziellen Vorschau-Funktion zu platzieren und für die Druckausgabe zu arrangieren.
Dem Layoutfenster können auch individell zusammengestellte Kartenfenster oder auch Anzeigefenster hinzugefügt und miteinander kombiniert werden.
Sie können die im Layout verwendeten Fenster verschieben und in der Größe verändern, um die beste Darstellungsweise für Ihre Arbeit zu wählen. Bei Bedarf können auch Texte (wie z. B. Titel und Beschriftungen) oder Bilder/Fotos/Logos hinzugefügt werden.
Im Ribbon LAYOUT werden spezifische Funktionen für das Layoutfenster bereitgestellt.
(vergrößern)
Hinweis:
Eine in einem Layoutfenster eingebettete Karte kann per "Aktivierung" mit vollständigen Kartenfenster-Funktionalitäten versehen werden und ist dann direkt verfügbar, um Änderungen vorzunehmen. Die Farbe des Rahmens wechselnt dann von schwarz auf blau.
In GeoAS 8 ist es daher nicht erforderlich, zwischen dem Layoutfenster und dem Kartenfenster umzuschalten, um Änderungen in der Präsentation der Karte vorzunehmen.

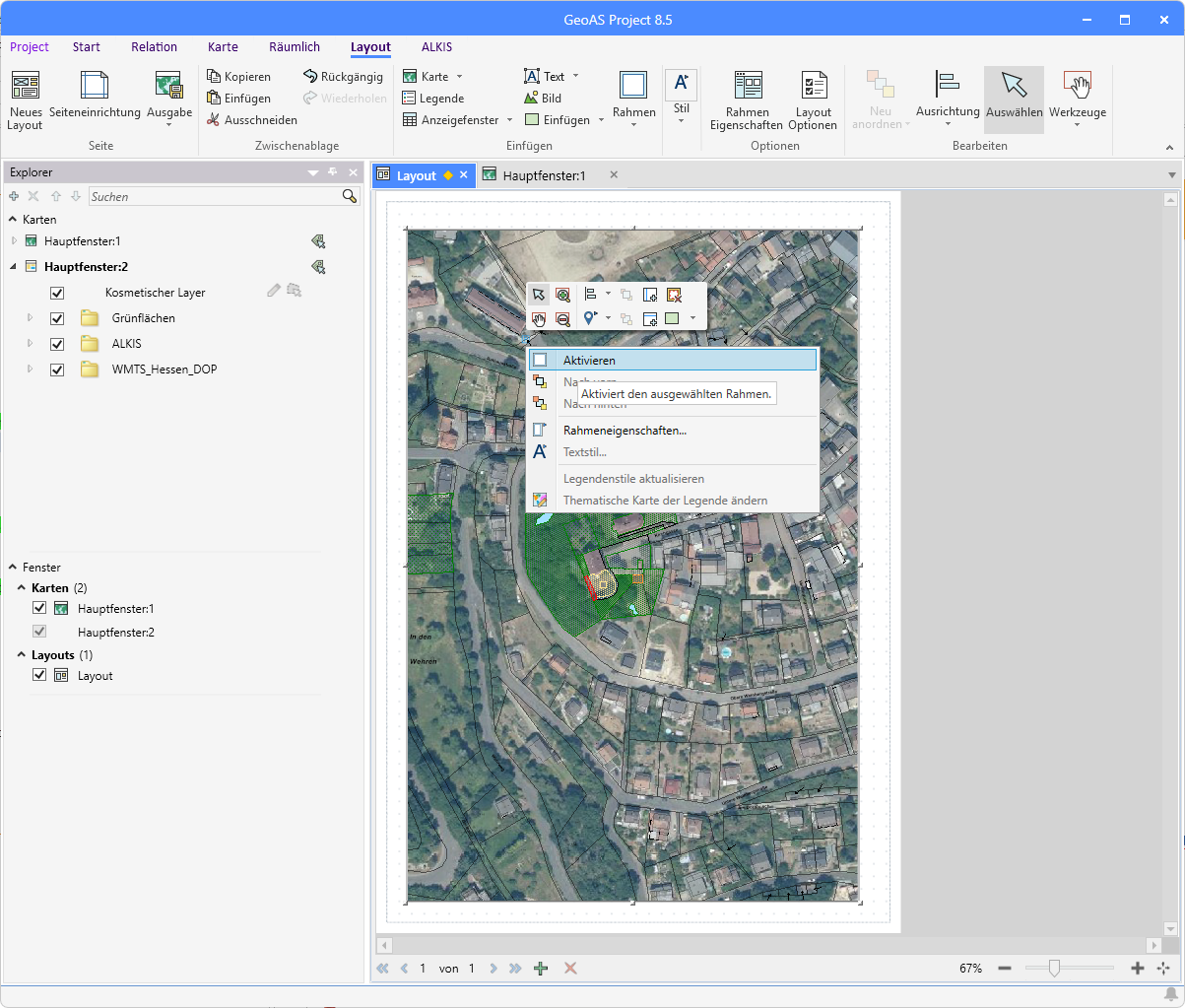

Optionen zur Aktivierung:
a)per Doppelklick auf die Karte im Layoutfenster
b)Karte im Layoutfenster selektieren und über Rechtsklick im Kontextmenü die Funktion Aktivieren wählen
(vergrößern)
