Im Layoutfenster können ein oder mehrere Fenster (Kartenfenster, Anzeigefenster, Statistikfenster, Legendenfenster) in der Druckvorschau angezeigt werden.
Wie Sie feststellen werden, ist eine der Optionen in der Menüzeile jetzt Layout. Diese Option ist fensterbezogen und wird nur angezeigt, wenn das aktive Fenster ein Layoutfenster ist (d.h. das Layoutfenster im Vordergrund vor allen anderen Fenstern liegt).
Das Layoutfenster wird über die GeoAS-Funktionen Karte plotten aufgerufen und verwendet.
Anhand der Navigationsschaltflächen oder den Bildlaufleisten können Sie die Ansicht der Karte im Layoutfenster (Abbildungsgröße und Position) variieren.

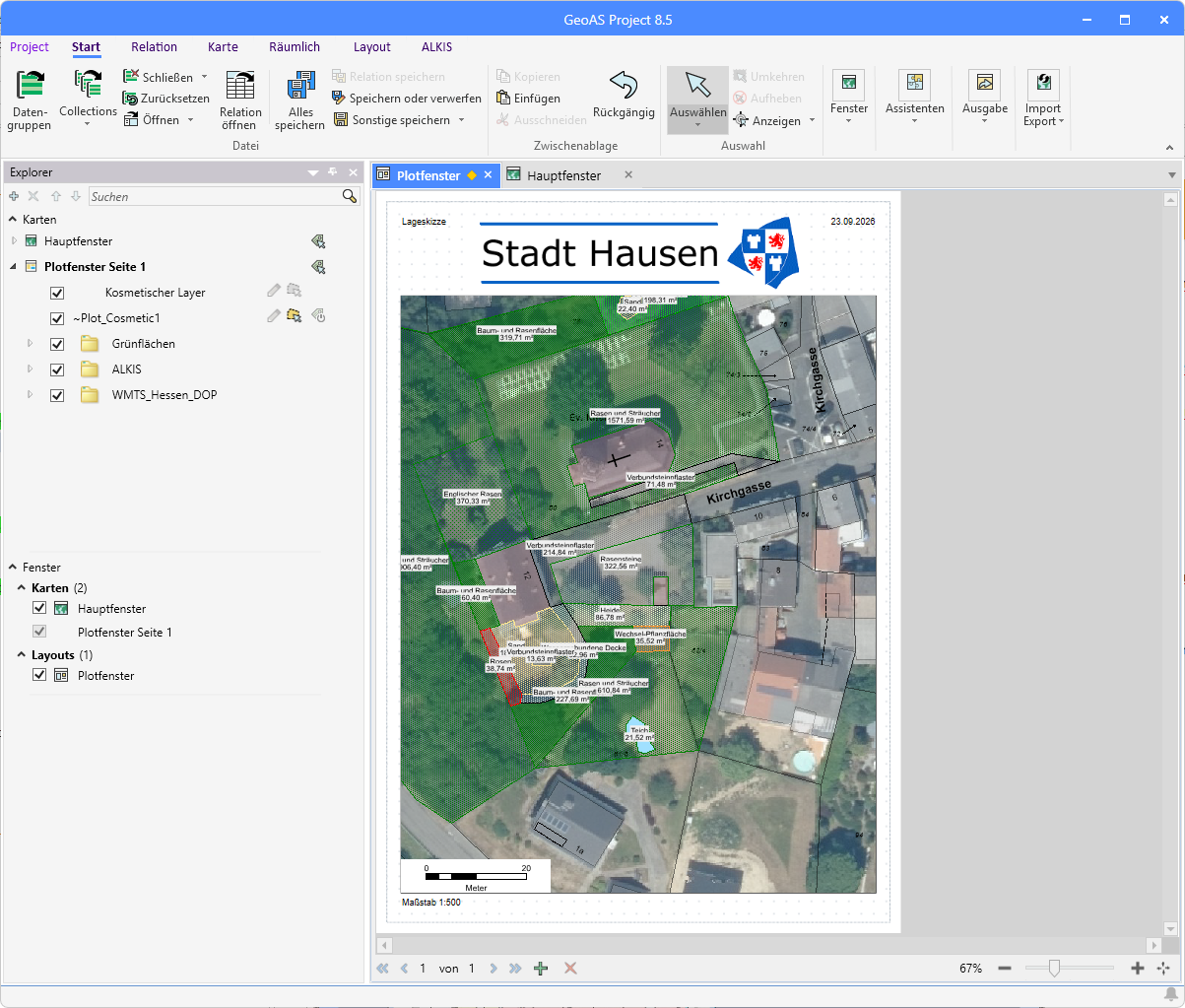

Layoutfenster
Weitere Informationen zum Layoutfenster finden Sie in der Dokumentation GeoAS MapPlot.
Das Layoutfenster wird angezeigt, sobald Sie GeoAS öffnen. Klicken Sie im Menü Fenster auf Neues Layoutfenster. Wenn das Layoutfenster aktiv ist, wird in der Menüleiste das Menü Layout mit einer Reihe von Layoutfunktionen angezeigt.
Wenn Sie Ihre Fenster zum Layoutfenster hinzufügen, werden sie von GeoAS innerhalb von sogenannten Layout-Rahmen platziert. Die Verwendung von Rahmen für Karten und Anzeigefenster ermöglicht Ihnen ein einfaches Verändern der Größe und Neupositionieren der Fenster. Der Inhalt des Rahmens kann bei Bedarf mit dem Inhalt des entsprechenden Karten-, Anzeige- bzw. Legendenfenster übereinstimmen. Optional kann der Inhalt auch individuell zusammengestellt werden.
Das Layoutfenster nutzt ein "Klon" des "Basis"fensters und kann somit unabhängig davon modifiziert werden. Wenn Sie z. B. die Zoomeinstellung in einem Kartenfenster ändern, wird die Karte im Layoutfenster nicht verändert (und umgekehrt).
In diesem Kapitel wird darauf eingegangen, wie Sie ein Layout erstellen, wie Sie sich im Layoutfenster bewegen und wie Sie das Layout mithilfe verschiedener Optionen anpassen können.
