Mit der Funktion Spalte aktualisieren (TM) können Tabellenspalten direkt mit den Objekteigenschaften Strecke und Fläche aktualisiert werden.
Bei der Flächenermittlung werden die erforderlichen Transverse Mercator-Korrekturen berücksichtigt.

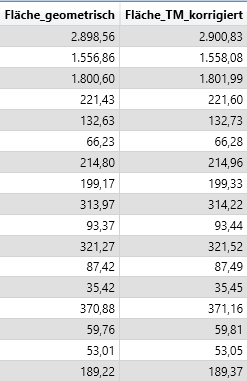

Illustration der unterschiedlichen Flächengrößen:
|
Spalte Fläche_geometrisch: Flächenermittlung über die Funktion Spalte aktualisieren => CartesianArea(obj, "sq m") |
Spalte Fläche_TM_korrigiert: Flächenermittlung über die Funktion Spalte aktualisieren (TM) |
 Hinweis |
•Wird für Bereichs-/Flächenobjekte eine Streckenspalte angegeben, wird diese mit dem Umfang des Bereichs-/Flächenobjekts aktualisiert! •Für Bereichs-/Flächenobjekte vom Geometrietyp Rechteckobjekt wird die Fläche nicht ermittelt. |
Technischer Hintergrund
Strecken- und Flächenangaben aus Koordinaten beziehen sich auf eine Projektionsfläche. Bei den Transversal Mercator-Projektionen [z.B. Gauß-Krüger (GK) oder Universal Transverse Mercator (UTM)] ist dies ein Abbildungszylinder, der die Erde berührt (GK) oder schneidet (UTM).
Um die Strecken- und Flächenangaben aus Koordinaten in die Natur zu übertragen, müssen sie korrigiert werden. Die Korrektur vom Abbildungszylinder auf das Ellipsoid bezeichnet man als Abbildungskorrektur.
Hinzu kommt noch eine weitere Korrektur auf die Erdoberfläche, welche von der Geländehöhe über dem Ellipsoid abhängt. Diese ergibt sich aus der NN-Höhe und der Geoidhöhe. Zur Ermittlung der Geländehöhe stehen zwei Informationsquellen zur Verfügung.
Für Deutschland befindet sich ein Höhen- und ein Geoidmodell auf dem GeoAS Server. Weltweit kann die Höhe von einem Höhendienst (Online) abgerufen werden. Es wird grundsätzlich die Zentroidskoordinate zur Ermittlung der Korrekturen verwendet.
Die erforderlichen Steuerdateien sind in folgendem Verzeichnis hinterlegt: GeoAS Installationsverzeichnis\lib\
•Grid-Relation: _hoehe (.tab/.mig)
•Grid-Relation: GeoidhoeheWGS84 (.tab/.mig)
•Steuerdatei: AddTransversalTool.sql
Hinweis |
•WIKIPEDIA •AdV (Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder der Bundesrepublik Deutschland) |
Siehe auch: Hole Objektinfo (TM korrigiert)
