WFS-Relation: Beispiel Hessen (grafische Datenauswahl)

In der Regel möchte man nicht auf den Gesamtbestand aller Objekte, die ein WFS-Layer bereitstellt, zugreifen (also beispielsweise alle Flurstücke eines Bundeslandes).

Stattdessen besteht das Interesse nur an Flurstücke eines individuell definierten Gebiets.

In diesem Beispiel wird die Vorgehesweise beschrieben, wie WFS-Daten als Teilmenge aus dem Gesamtdatenbestand gefiltert werden können.

WFS-Server-URL	https://www.gds.hessen.de/wfs2/aaa-suite/cgi-bin/alkis/vereinf/wfs?
WFS-Beschreibung (Inhalt)	WFS HE ALKIS Vereinfacht
Praktiziertes Beispiel	Flurstücke auf Grundlage eines individuell vordefinierten Gebiets => grafische/geometrische Auswahl

Nachfolgend sind die einzelnen Arbeitsschritte illustriert, um einen WFS-Layer zu konfigurieren und anschließend eine WFS-Relation zu erzeugen.

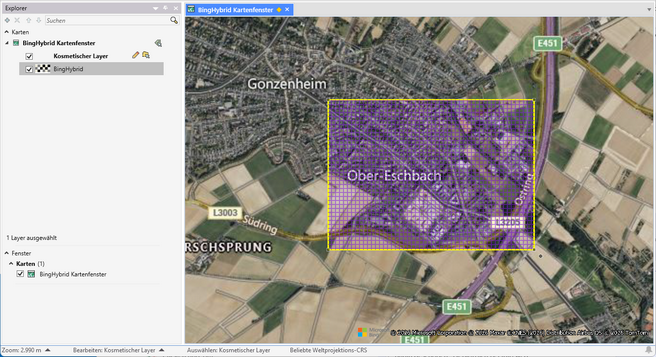

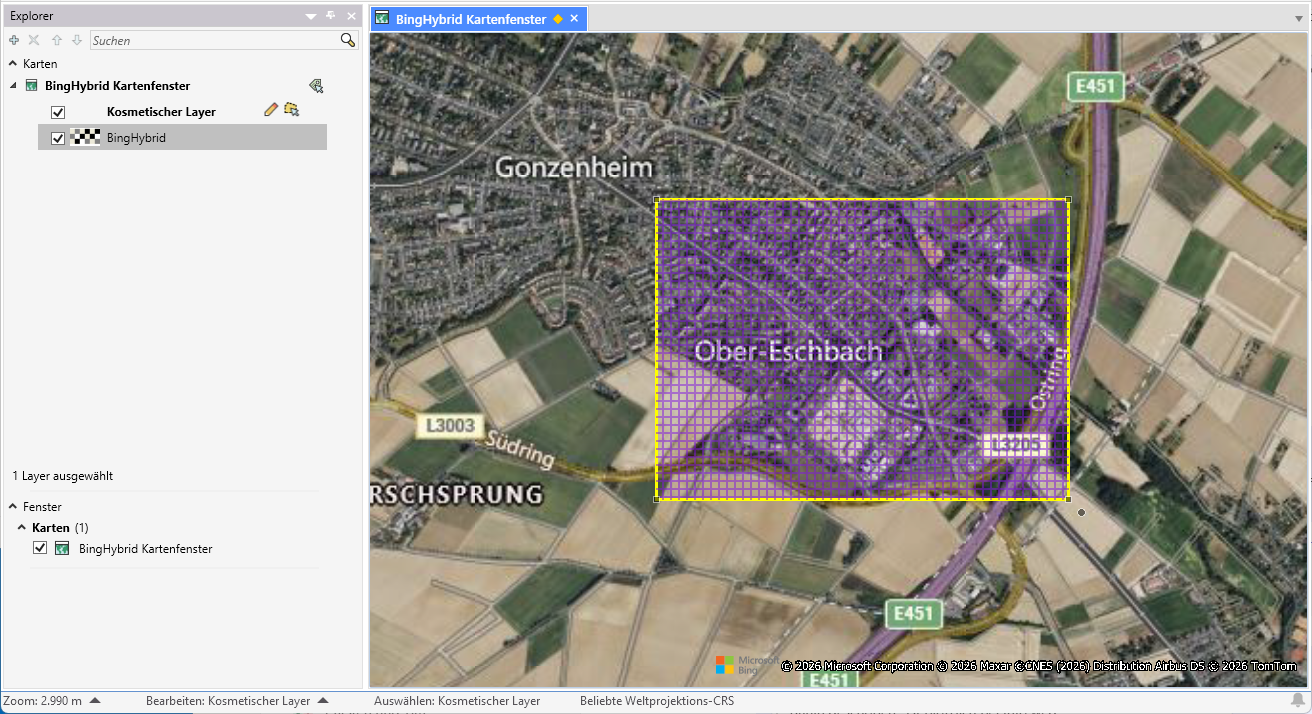

•In Vorbereitung dazu zeichnen Sie in den Kosmetischen Layer ein beliebiges Bereichsobjekt.
Auf Grundlage dieser Fläche soll für alle darin enthaltenen (und angeschnittenen) Objekte eine WFS-Relation erstellt werden.

•Wählen Sie aus dem Dialog WFS-Server-Liste den WFS aus, für den eine Relation erstellt werden soll und bestätigen Sie den Dialog mit OK.
Dialog_WFS_ServerListe_2a

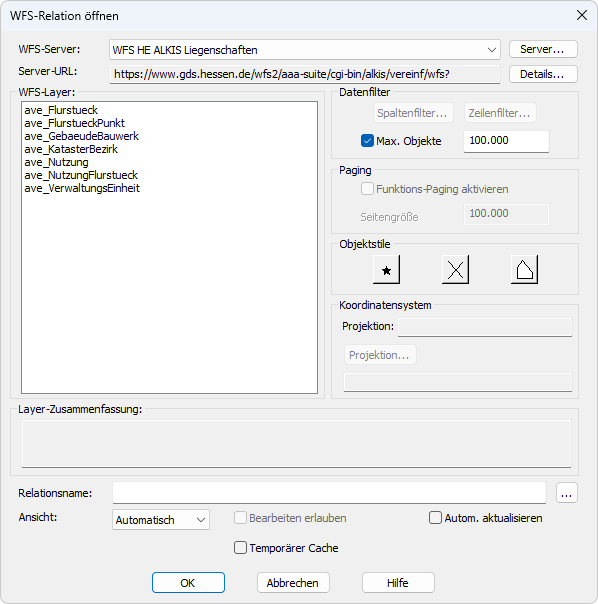

•Es öffnet sich der Dialog WFS-Relation öffnen.
Auf der linken Seite werden unter WFS-Layer alle Layer angezeigt, die der WFS bereitstellt.
Dialog_WFS_oeffnen_2a

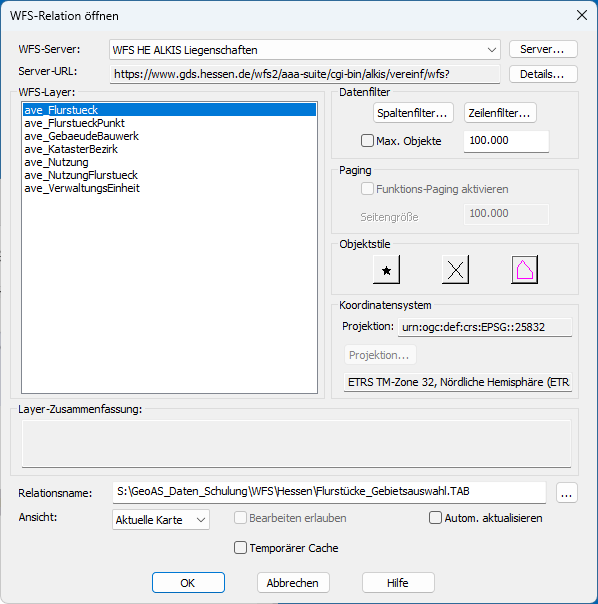

•Markieren Sie den Layer, für den eine WFS-Relation erstellt werden soll.
In diesem Beispiel: ave_Flurstueck
Dialog_WFS_oeffnen_1_HE_d

Nehmen Sie nun die erforderlichen/gewünschten Einstellungen vor.

Spaltenfilter: In diesem konkreten Beispiel müssen keine Einstellungen getroffen werden.

Zeilenfilter: In diesem konkreten Beispiel nehmen Sie bitte folgende Einstellungen vor:

Spalte: Wählen Sie aus der Liste der angebotenen Spalten die Spalte geometrie.
Operator: Wählen Sie den Operator BBOX (BoundingBox).
Wert: Wählen Sie den Wert SELECTION ("das gezeichnete Gebiet"

Dialog_WFS_Zeilenauswahl_HE_d

•Mit der Schaltfläche OK bestätigen Sie Ihre Einstellungen und schließen den Dialog.

Max. Objekte: Deaktivieren Sie die Option. In diesem konkreten Beispiel müssen keine Einstellungen getroffen werden.
Paging: Diese Funktion ist deaktiviert. In diesem konkreten Beispiel müssen/können keine Einstellungen getroffen werden.
Objektstile: Wählen Sie eine bevorzugte Einstellung zur Ausgestaltung der WFS-Objekte aus. In diesem konkreten Beispiel: Bereichsstil

(Bitte berücksichtigen Sie, dass diese Einstellung mit der Funktion Stil überschreiben identisch ist und die Objekte an dieser Stelle nicht physisch eingefärbt werden.)

Koordinatensystem: Diese Funktion ist deaktiviert. Die Einstellung wird in diesem konkreten Beispiel automatisch gesetzt.
Relationsname: Wählen Sie ein geeignetes Zielverzeichnis aus und vergeben Sie einen Dateinamen für die zu erstellende WFS-Relation.
Ansicht: Wählen Sie bevorzugte Einstellung aus, wie der zu öffnende Layer angezeigt werden soll. (In der Regel: Aktuelle Karte oder Neue Karte)
Bearbeiten erlauben: Diese Funktion ist deaktiviert. In diesem konkreten Beispiel müssen/können keine Einstellungen getroffen werden.
Autom. aktualisieren: Deaktivieren Sie die Option. In diesem konkreten Beispiel müssen keine Einstellungen getroffen werden.
Temporärer Cache: Deaktivieren Sie die Option. In diesem konkreten Beispiel müssen keine Einstellungen getroffen werden.

Mit der Schaltfläche OK bestätigen Sie Ihre Einstellungen und schließen den Dialog.

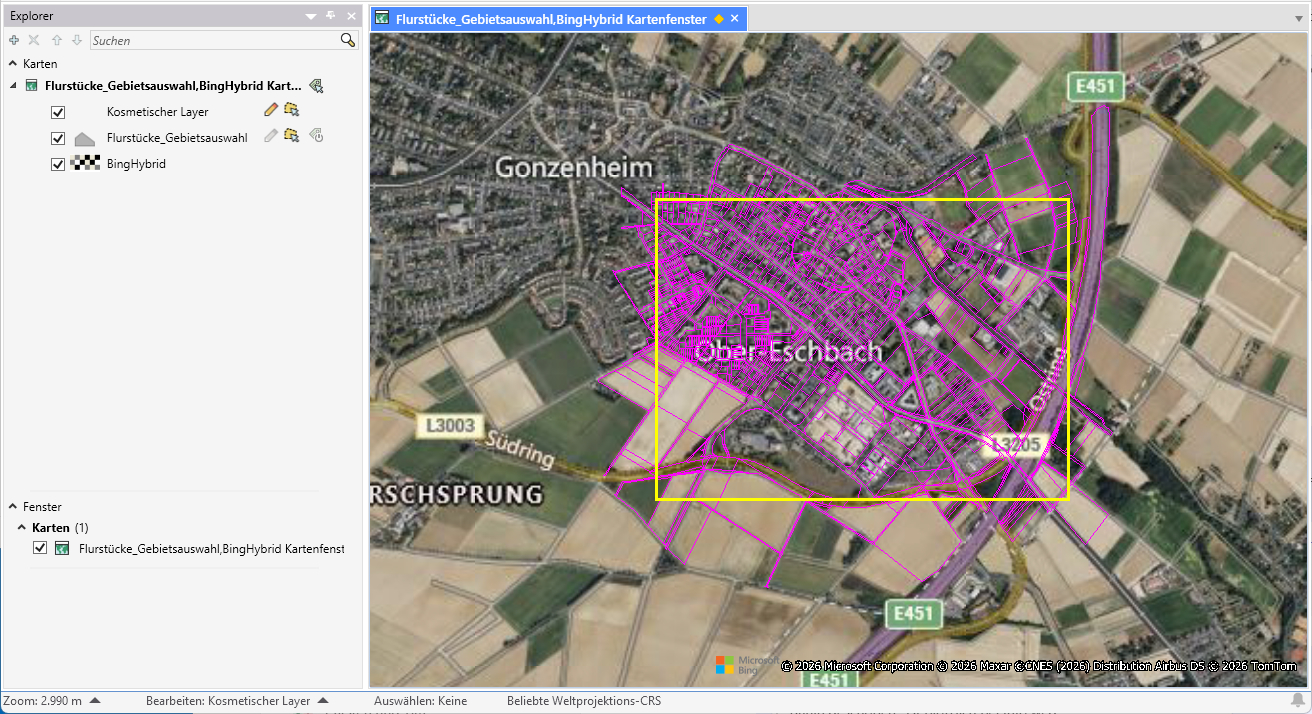

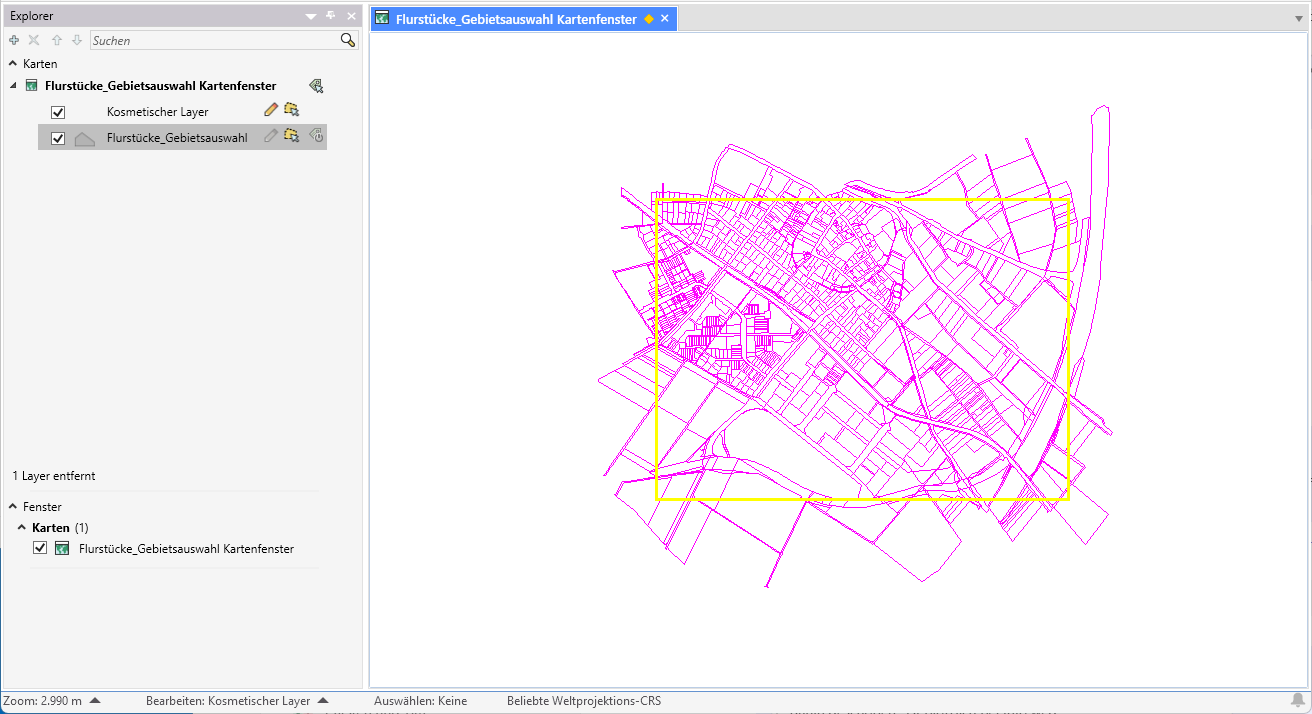

•Die WFS-Relation wird erstellt und der Layer im Kartenfenster angezeigt.

Hinweis: Bitte berücksichtigen Sie, dass das Laden und die Anzeige von WFS-Daten einige Zeit in Anspruch nehmen kann, da es sich bei der Nutzung von WFS um einen physischen Download der Daten handelt.

Nach der Konfiguration des WFS-Layers und der Erzeugung der WFS-Relation, kann diese Relation nun (wie alle anderen Layer auch) im Kartenfenster genutzt werden.

Hinweis

•WFS-Layer müssen nur initial an einem Arbeitsplatz generiert werden und können anschließend auf anderen Arbeitsplätzen über Aufruf der *.tab ebenfalls genutzt werden - analog zu WMS-Layern.

•Aufgerufene WFS-Layer werden in Bezug auf die grafischen und tabellarischen Daten "physisch" auf dem lokalen System (lokaler Arbeitsplatz oder Server) gespeichert - im Unterschied zu WMS-Layern.

•Bei Verwendung von GeoAS Project kann die erzeugte WFS-Relation in das GeoAS Management integriert und per Datengruppe anderen Benutzern zur Verfügung gestellt werden- analog zu WMS-Layern.

•Auf WFS-Relationen besteht standardmäßig nur lesender Zugriff - analog zu WMS-Layern.

•Die Karten einer WFS-Quelle werden als Vektoren übertragen. Die Objekte können generell selektiert und "abgefragt" werden (per Info-Tool oder Anzeigefenster). Über den MultiEditor können die WFS-Layer auch mir bestehenden Layern verknüpft werden.

•WFS-Layer werden standardmäßig "schreibgeschützt" geöffnet und können NICHT bearbeitet werden.

Sofern die Objekte einer WFS-Quelle bearbeitet werden sollen, kann über die Funktion Relation speichern unter eine Kopie des WFS-Layers unter einem anderen Namen gespeichert werden. In diesem Duplikat können anschließend Modifikationen an den grafischen oder tabellarischen Daten vorgenommen werden.
